動作型式
|
內徑 |
12 |
16 |
20 |
32 |
40 |
50 |
|
動作型式 |
雙動,雙動(內置彈簧),單動(彈簧壓出) |
|||||
|
流體 |
空氣 |
|||||
|
保證耐壓力 |
1.5Mpa(15.3kgf/cm2) |
|||||
|
最高使用壓力 |
1.0Mpa(10.2kgf/cm2) |
|||||
|
環境和流體溫度 |
-10~+70℃帶磁性開關型:最高+60℃ |
|||||
|
緩沖 |
兩端橡膠緩沖 |
|||||
|
行程公差 |
+1.4 (mm) |
|||||
|
*潤滑 |
不需要 |
|||||
|
安裝 |
通孔，兩端內螺紋 |
|||||
|
接管口徑 |
M5×0.8 |
RC(PT1/8) |
||||
|
符號 |
B |
N |
Q1 |
R |
|
RS□QA20 |
45 |
5.5 |
M6×1 |
10 |
|
RS□QA32 |
48 |
5.5 |
M6×1 |
10 |
|
RS□QA40 |
52.5 |
5.5 |
M6×1 |
10 |
|
RS□QA50 |
54 |
6.6 |
M8×1.25 |
14 |
|

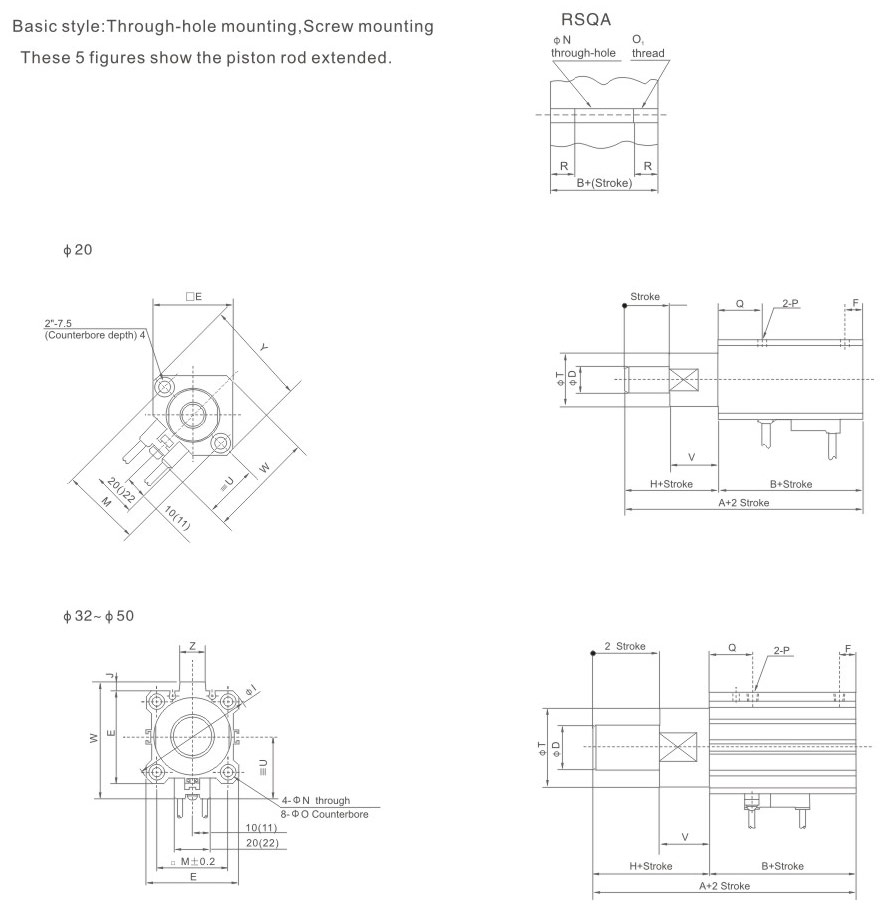

缸徑 |
A |
B |
D |
E |
F |
G |
H |
I |
|
MJ |
N |
O |
P |
Q |
T |
U |
V |
W |
Y |
Z |
|
20 |
67 |
45 |
12 |
36 |
8 |
4 |
22 |
- |
- |
36 |
5.5 |
9 7 |
Rc 1/8 |
20 |
24 |
24.5 |
22 |
48 |
47 |
- |
|
32 |
68 |
48 |
20 |
45 |
7.5 |
8 |
20 |
60 |
4.5 |
34 |
5.5 |
9 7 |
Rc 1/8 |
20 |
36 |
31.5 |
20 |
58.5 |
- |
14 |
|
40 |
80.5 |
52.5 |
25 |
52 |
8 |
10 |
28 |
69 |
5 |
40 |
5.5 |
9 7 |
Rc 1/8 |
24.5 |
44 |
35 |
28 |
66 |
- |
14 |
|
50 |
82 |
54 |
25 |
64 |
8 |
10 |
28 |
86 |
7 |
50 |
6.6 |
11 8 |
Rc 1/8 |
24.5 |
56 |
41 |
28 |
80 |
- |
19 |
