動作型式:	復動型
工作介質:	經過濾的空氣
使用壓力范圍:	0.1~0.9MPa
保證耐壓力:	1.35MPa
使用溫度范圍℃:	-5~70℃
緩沖:	可調緩沖

我要咨詢

資料下載

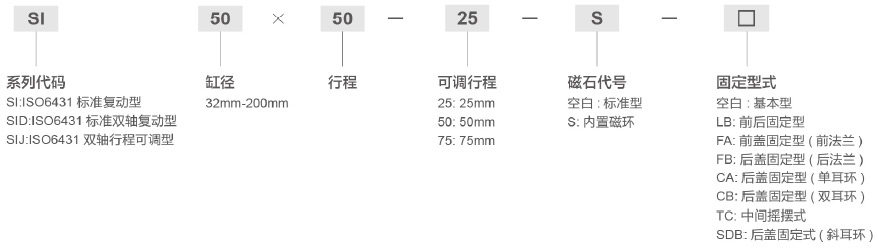

訂購碼

規(guī)格

內徑	32	40	50	63	80	100	125	160	200
動作型式	復動型
工作介質	空氣
固定型式	基本型 FA型 FB型 CA型 CB型 SDB型 LB型 TC型
使用壓力范圍	0.1~0.9MPa
保證耐壓力	1.35MPa
使用溫度范圍℃	-5~70℃
使用速度范圍	50~800mm/s
緩沖型式	可調緩沖
緩沖行程	24						32
接管口徑	G1/8"	G1/4"		G3/8"		G1/2"		G3/4"

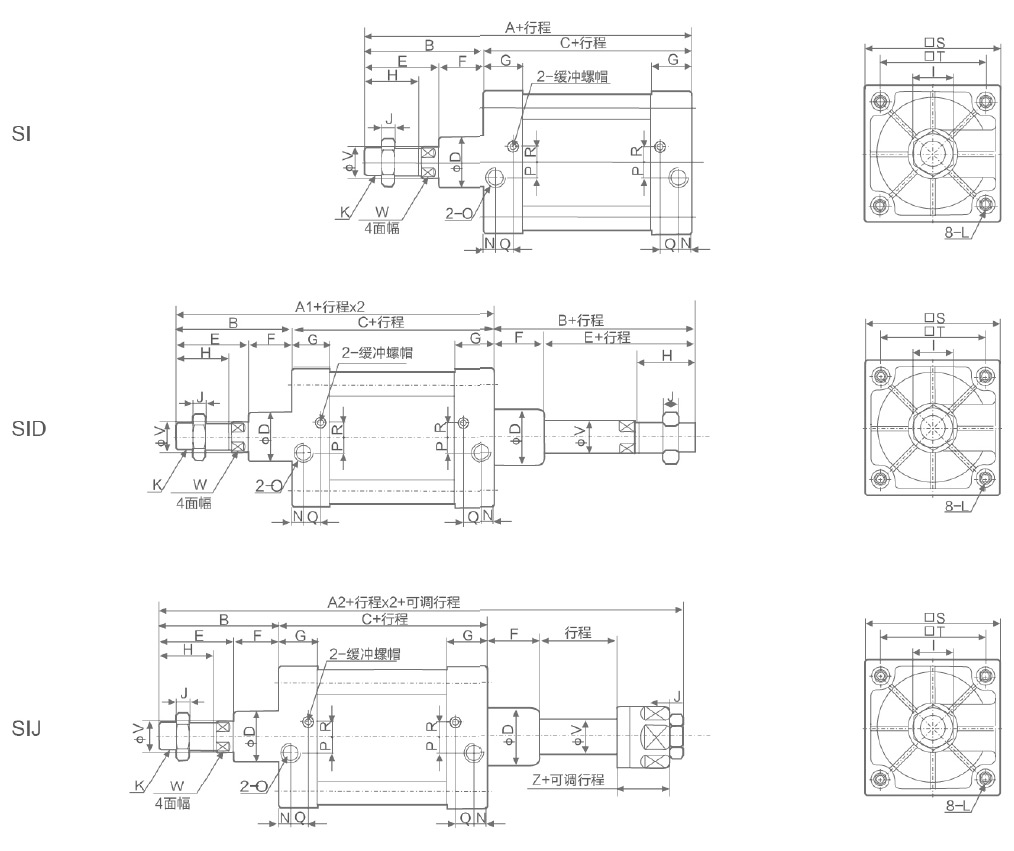

外形尺寸

內徑/符號	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	185	48	94	30	32	16	27.5	22	17	6	M10×1.25	M6
40	159	213	205	54	105	35	36	18	29	24	19	7	M12×1.25	M6
50	175	244	231	70	105	40	45	25	30	32	24	8	M16×1.5	M8
63	190	259	245	70	120	45	46	24	3	32	24	8	M16×1.5	M8
80	214	300	283	86	128	45	56	30	35	40	30	10	M20×1.5	M10
100	229	320	298	89	138	55	57	32	36	40	30	10	M20×1.5	M10
125	279	398	368	118	160	60	73	45	46	54	41	10	M27×2	M12
160	332	484	448	152	180	65	94	58	50	72	55	18	M36×2	M16
200	337	494	452	157	180	75	100	51	51	72	55	18	M36×2	M16

內徑/符號	N	O	P	Q	R	S	T	V	W	Z
32	13.5	G1/8"	4	7.5	7	47	32.5	12	10	21
40	16	G1/4"	6	8.5	9	53	38	16	13	21
50	15.5	G1/4"	8.5	7.5	7.5	65	46.5	20	17	23
63	16.5	G3/8"	7.5	8.5	9	75	56.5	20	17	23
80	16.5	G3/8"	11	8.5	13.5	95	72	25	22	29
100	18.5	G1/2"	13.5	9.5	14.5	115	89	25	22	29
125	23	G1/2"	14	12	14	140	110	32	28	35
160	25	G3/4"	15	12	20	180	140	40	36	40
200	25	G3/4	15	12	20	220	175	40	36	40

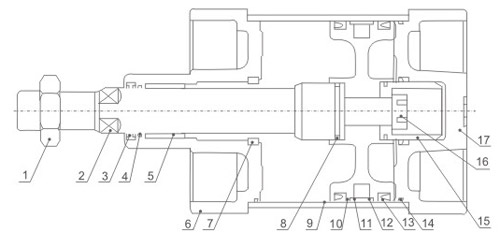

其他信息

序號	名稱
1	活塞桿螺母
3	前蓋密封圈
5	含油軸承
7	緩沖體O-令
9	缸筒
11	耐磨環(huán)
13	活塞O令
15	緩沖體
17	后蓋

序號	名稱
2	活塞桿
4	O令
6	前蓋
8	活塞桿
10	活塞
12	磁鐵(可選)
14	管壁O令
16	內六角螺栓

氣缸內徑	活塞桿外徑	動作形式		受壓面積(cm2)	空氣壓力(kgf/cm2)
氣缸內徑	活塞桿外徑	動作形式		受壓面積(cm2)	1	2	3	4	5	6	7	8	9
32	12	復動型	壓側	8.04	8.04	16.08	24.12	32.16	40.20	48.24	56.28	64.32	72.36
32	12	復動型	拉側	6.90	6.90	13.80	20.07	27.60	34.50	41.40	48.30	55.20	62.10
40	16	復動型	壓側	12.56	12.56	25.12	37.68	50.24	62.80	75.36	87.92	100.24	113.04
40	16	復動型	拉側	10.55	10.55	21.10	31.65	42.20	52.75	63.30	73.85	84.40	94.95
50	20	復動型	壓側	19.63	19.63	39.26	58.89	78.52	98.15	117.78	137.41	157.04	176.67
50	20	復動型	拉側	16.49	16.49	32.98	49.47	65.96	82.45	98.94	115.43	139.92	148.41
63	20	復動型	壓側	31.17	31.17	62.34	93.51	124.68	155.85	187.02	218.19	249.36	280.53
63	20	復動型	拉側	28.03	28.03	56.06	84.09	112.12	140.15	168.18	196.21	224.24	252.27
80	25	復動型	壓側	50.26	50.26	100.52	150.78	201.04	251.30	301.56	351.82	402.08	452.34
80	25	復動型	拉側	45.36	45.36	90.72	136.08	181.44	226.80	272.16	317.52	326.88	408.24
100	25	復動型	壓側	78.53	78.53	157.06	235.59	314.12	392.65	471.18	428.82	628.24	706.77
100	25	復動型	拉側	71.47	71.47	142.94	214.41	285.88	357.35	428.82	500.29	517.76	643.43
125	32	復動型	壓側	122.72	122.72	245.44	368.16	490.88	613.60	736.32	859.04	981.76	1104.48
125	32	復動型	拉側	114.68	114.68	229.36	344.04	458.72	573.40	688.08	802.76	917.44	1032.12
160	40	復動型	壓側	201.06	201.06	402.12	603.18	804.24	1005.30	1206.36	1407.42	1608.48	1809.54
160	40	復動型	拉側	188.49	188.49	376.98	565.47	753.96	942.45	1130.94	1319.43	1507.92	1696.41
200	40	復動型	壓側	314.16	314.16	628.32	942.48	1256.64	1570.80	1884.96	2199.12	2513.28	2827.44
200	40	復動型	拉側	301.57	301.57	603.14	904.71	1206.28	1507.80	1809.42	2100.99	2412.56	2714.13

內徑(mm)	標準行程	最大行程	容許行程
32	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
160	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
200	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
