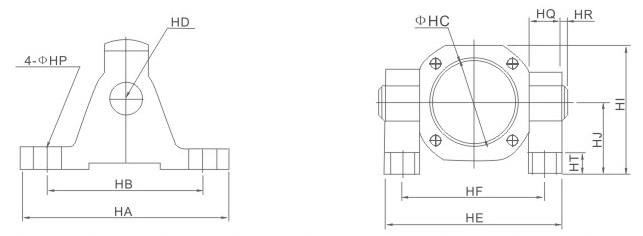

外形尺寸
| 符號/缸徑 | HA | HB | HC | HD | HE | HF | HI | HJ | HQ | HR | HT | HP |
| 40 | 110 | 80 | 45.5 | 22 | 109 | 86 | 81.5 | 50 | 23 | 2 | 12 | 12 |
| 50 | 110 | 80 | 55.5 | 2 | 122 | 99 | 88 | 50 | 23 | 2 | 12 | 12 |
| 63 | 110 | 80 | 68.5 | 22 | 134 | 111 | 94 | 50 | 23 | 2 | 12 | 12 |
| 80 | 120 | 85 | 87.5 | 22 | 160 | 137 | 127 | 70 | 23 | 2 | 14 | 14 |
| 100 | 120 | 85 | 107.5 | 22 | 178 | 155 | 136 | 70 | 23 | 2 | 14 | 14 |
